    DSS2 と X12 は PS4・XBOX ONE で その機能を果たせるのか?
    これと ↓

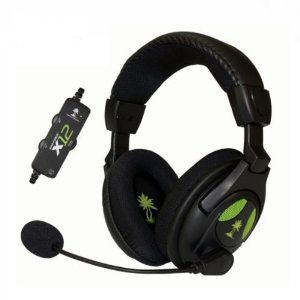

    Ear Force XBOX用ゲーミングヘッドセット(PCゲーム用も使用可) TBS-X12

    (軽いし安いしお勧め ↑ )

    これ ↓

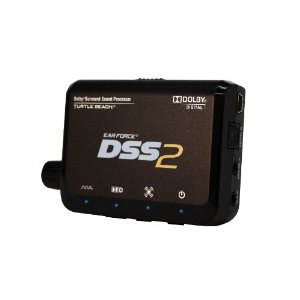

    EAR FORCE DSS2 [7.1 Channel Dolby Surround Sound Processor]


    このセットで XBOX360 を 楽しんでいる方、多いはず。

    【 このサラウンドシステム + ゲーミングヘッドセットが
    PS4 ( 及び XBOX ONE ) でも 同様に使えるか否かについてのメモ 】
    … です。

    長くなるので 続きからどうぞ。
    **

    結論から書きます。

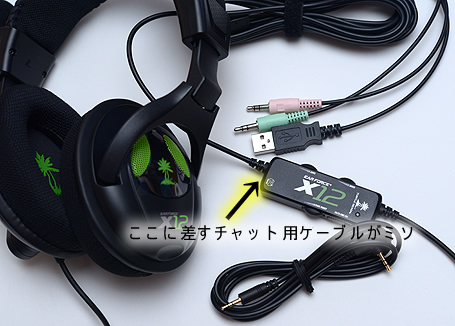

    チャット用ケーブルがミソなのです。

    XBOX360では写真右下で束になっている ↑
    φ2.5mm の 3極 オスオス オーディオケーブルを使っていますよね。

    *

    XBOX ONE への接続ですが

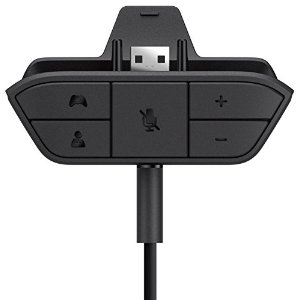

    XBox One ヘッドセットアダプター


    本体発売日と同時に発売される ↑ このセットを繋げば 使えます。
    (アダプターの他に xbox360で使っていたマイクの
    φ2.5mm→φ3.5mm変換ケーブルが同梱されています)

    例外はあるかもしれませんが これを使えば
    Turtle beach 製品に限らず
    【 Xbox360で使えるサラウンド+ゲームチャットのシステム 】は
    XBox ONE でも そのまま使えそうです。

    *

    そしてPS4に関しては…

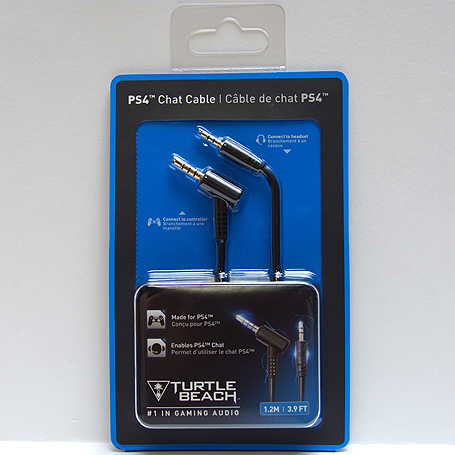

    Turtle Beach Ear Force
    PS4 Chat Cable for PlayStation 4 Headset Compatibility


    チャット用ケーブルを コレ ↑ に 替えれば PS4 でも全く同じ様に使えます。

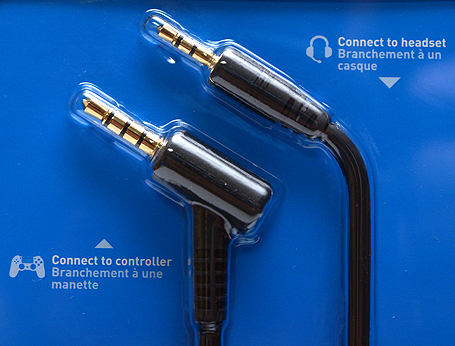

    ヘッドセットとの接続は φ2.5mm 3極 オス。
    コントローラーとの接続は φ3.5mm 4極 オス。

    ちなみにこのケーブル、
    2014/08/06 現在・日本での公式な取扱いはありません。

    筆者(u) の X12 の 調子が悪くなったので
    Amazon.com(米国のアマゾン)から の 買い足しついでで
    こちらのケーブルも購入しました。

    *

    【DSS2 + X12 の 組合せ は アクセサリーを買い足せば
    PC, PS4, Xbox360, Xbox One で の 使用が可能】


    結論は以上です。

    (XBox360用の同メーカー上級機種や類似品を使っている方は
    ご自分で調べてみて下さい。おおまか同じ結果だと思います。
    購入を検討中の方は 自己責任で。)

    Turtle Beach 公式ページ

    右上プルダウンメニュー、言語を "American English"へ変えて
    SHOP → Parts → Cable のページをご覧下さい。
    "PS4 Talkback Cable with Foam Windscreen"
    "PlayStation® 4 Chat Cable"
    この二つの製品について 対象ヘッドセットがどれかを確認出来ます。
    (言語が日本語のままだと
    日本での取扱いが無い製品ページは閲覧出来ません。)

    **

    **

    この結果 ↑ に 辿りつく事は とても容易です。

    『 DSS2 X12 PS4 』と 検索 すれば
    とあるフォーラム が 検索結果に出て来ます。

    「タートルビーチのサイトに行って 7ドルのチャットケーブルを買えよ」

    … と ありますね。

    *** ここから 読んでも読まなくても。***
    *** 駄目な事、失敗した事 から 成功した事 まで。***







    ちょっと違う角度の話題を挟みます。

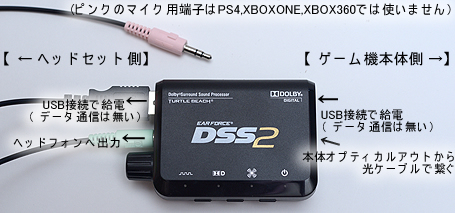

    DSS2 ( 及び X12 ) の 簡単な仕組み ↓



    PS3を使い慣れてる方なら思うかもしれません、
    「ヘッドセット側のUSBを本体に繋げば マイクは使えるのでは?」と。

    ↑ この写真にあります通り、X12もDSS2同様
    「USBは給電するだけのもの」であって データのやり取りはありません。

    *

    「DSS2 と X12 を PS4でも使いたい!」
          ↓
    「タートルビーチのサイトに行って 7ドルのチャットケーブルを買えよ」
    …うん、理解した(適当)。
          ↓
    7ドルのものを輸入するのって 送料が勿体無い!
          ↓

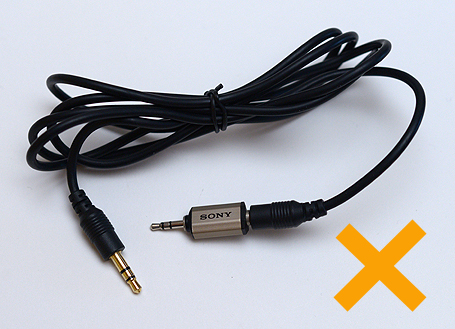

    「 φ3.5mm の オスオスオーディオケーブルに
    φ2.5mm の 変換アダプタ付けたらいいんじゃね?」↓



    こうですね。↑

    オーディオに詳しい方や、
    上で述べて来た事をきっちり読んで下さった方ならお気づきかと思います、
    これは駄目なパターンです

    PS4のコントローラーに接続する
    マイクの為の端子は φ3.5mm の " 4極 " で 無ければならない のです。
    (マイクは使わず"ゲーム音声を聴くだけ"なら
    4極である必要はありません。)

    筆者達は PS4用ヘッドセット画像 を見て ↑ この事に気づきました。

    「ここのプラグのところが 4極なら良いんじゃないの?」

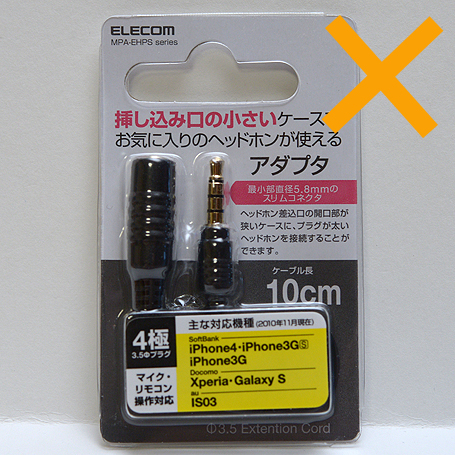

    こんなものを買ってみました。↑
    はい、ここでも笑い声が聞こえて来そうです。
    これも駄目なパターンです

    この製品は プラグ廻りをスマートにするだけのモノ。
    4極プラグの為の 4極プラグアダプタ。
    単なるアダプタであって変換アダプタではないのです(笑)

    *

    ここで駄目な事に気づいたので
    諦めてタートルビーチの製品を買う決心をした訳ですが
    「代用品は無いのか?」を調べている内に解った事が。

    4極プラグには 2種類ある。

    "Cellular Telephone Industry Association (CTIA) と
    Open Mobile Terminal Platform (OMTP) の2種類があり、
    互換性がない。"


    ここでは詳しい事は省きますが、
    PS4では CTIA 形式のものが使われているそうです。

    X12をPS4で製品としての機能を果たす為には
    「φ2.5mm 3極オス ⇔ φ3.5mm 4極オス( CTIA 形式 ) の ケーブル」
    … が 必要だという事になります。

    海外ユーザーも この事に気づいており、使える事がはっきり判っている
    Turtle Beach PS4 Chat Cable を 買い求める人であふれました。
    結果、アメリカ以外の取扱いのある諸国では 品薄状態が続いた様です。

    そんな中で
    Turtle Beach PS4 Chat Cable を 自作している方が居たので
    正規品が自宅に届くまでの間・真似してみようと思いました。

    ※ お勧めしません。

    *

    用意するもの



    φ2.5mm 3極 オスオス オーディオケーブル

    ここでは X12に付属していた XBOX360用チャットケーブルを使いましたが
    普通の使い方が出来なくなってしまうので 別途ケーブルを用意する必要があります。
    市販のもので代用出来ます。



    ◆100均でも売っている)
    φ3.5mm 4極プラグの「モノラル」ハンズフリーイヤホン「マイク」


    後にケーブルを割(さ)きます。
    「モノラル」である事によって
    LケーブルとRケーブルの判別をする必要がなくなります。
    (「マイク用ケーブルの作成」なのでステレオである必要がありません)

    この 4極プラグ は CTIA形式 である必要があります。
    パッケージの仕様書には明記が無い為、
    見分ける方法としては iPhoneで使える事を確認して下さい。
    iPhoneで使える4極プラグ = CTIA形式になります。

    (※ 尚、Apple社 の iPhone用 純正ヘッドセット は
    CTIA形式ではありますが、特殊な加工が施してあるので
    PS4では ノイズが入ってしまい まともに使えません。)

    はさみ や カッター等 使い慣れた刃物
    番手の細かい紙やすり(ネイルシャイナーなど)
     (ライターを使う方法もありますがスス汚れが付くので×)
    絶縁テープ
    PS4(動作確認用)


    以上。

    *

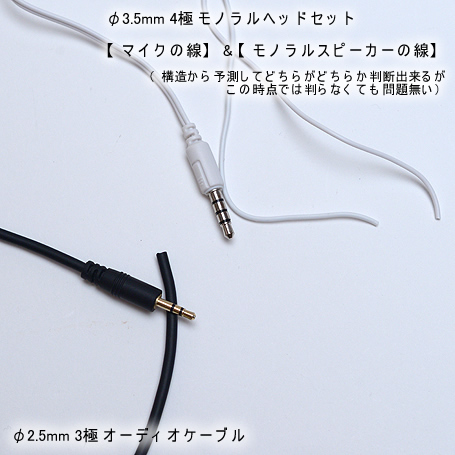

    (写真 白ケーブルは モノラルハンズフリーイヤホンマイク )

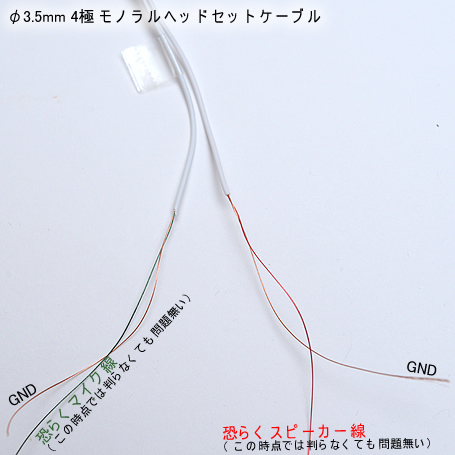

    モノラルハンズフリーイヤホンマイクは マイク側、イヤホン側を
    オーディオケーブルは プラグの片方を切る。
    イヤホンマイクのケーブルは途中二股に分かれているので
    作業し易い様に ある程度 割(さ)く

    *

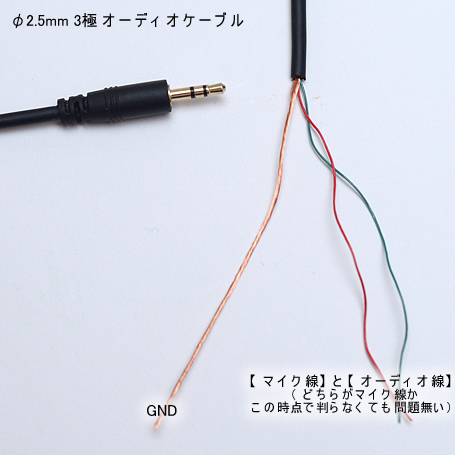

    オーディオケーブルの切った側で絶縁部分(黒)を少し剥いてみる。

    3種の線が混ざらない事を意識して
    マイク線とオーディオ線の絶縁部分(赤や緑で着色された線)もさらに剥いてみる。
    とてもデリケートなので 紙やすりで少しずつ、綺麗に剥く。
    後に 接続テストを行う必要があるので
    マイク用になる線は この時点では どちらか判らなくてもかまわない。

    *



    ヘッドセットケーブルもオーディオケーブルと同様に ↑
    GND線を意識しながら(GND線は一つに束ねて)
    マイク線とオーディオ線の絶縁部分(赤や緑で着色された線)もさらに剥いてみる。
    とてもデリケートなので 紙やすりで少しずつ、綺麗に剥く。
    後に 接続テストを行う必要があるので こちらも
    マイク用になる線は この時点では どちらか判らなくてもかまわない。

    *

    ※尚、赤や緑の着色は製品によって異なります。違う色のものもあります。

    *

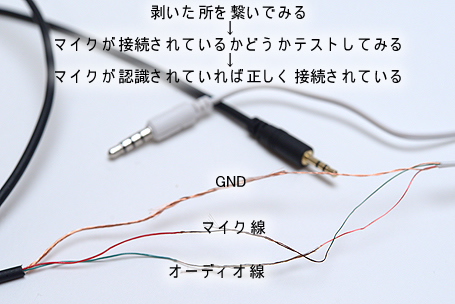

    絶縁部分が綺麗に剥けたら
    オーディオケーブル側と ヘッドセットケーブル側を繋いでみる。

    GND線は判明しているので GND線同士は綺麗に紡ぐ。

    マイク用の線とオーディオ用の線は取り敢えずどちらかに繋いでみる(仮)。
         ↓
    実際にX12とPS4コントローラーに繋いでみて
    音声録音などでマイクのテストしてみる。
         ↓
    「マイクが接続されていません」と出れば
    マイク用の線と オーディオ用の線が間違って接続されている可能性が高いので
    先ほどとは逆の線同士で繋ぎなおしてみる
         ↓
    実際にX12とPS4コントローラーに繋いでみて
    音声録音などでマイクのテストしてみる。
         ↓
    再び「マイクが接続されていません」と出れば
    マイク用の線と オーディオ用の線が間違って接続されている可能性が高い事と
    繋ぎ方が甘いのでもう少し綺麗に仮り繋ぎをしてみる。
         ↓
    テスト繰り返し
         ↓
    「マイクが接続されていません」の表示が出なくなったら
    マイク音声の録音をしてみる。→自分のマイク音声を聞いてみる。
         ↓
    クリアな音で録音されていれば 接続成功。
    (3本の束がそれぞれ綺麗に紡がれている事を確認しつつ
    雑音が入っていないかの確認を何度か行う。)

    *

    3本の束がそれぞれ接触しない様に絶縁テープで巻く。
    ( GND線、マイク線、オーディオ線がそれぞれ絶縁テープで巻かれ、
    絶縁テープの束が3本ある状態。 )
         ↓
    ここでもう一度マイクテストを行い、問題が無ければ次へ。

    ( 接触不良を感じたら
    絶縁テープをはがして 少し前の手順をやり直してみる。)

    *

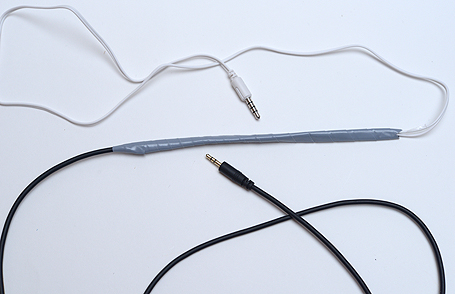

    絶縁した3つの束を一つにまとめて
    「φ2.5mm 3極オス ⇔ φ3.5mm 4極オス( CTIA 形式 ) ケーブル」の完成。

    **

    … 一応 使えます。
    こういう作業に慣れている方なら完璧な物が作れるかと思います。
    ちなみに K-u 家 で 作られたケーブルの品質はあまり良くありませんでした。
    そんな訳で、もう一度書きますが、この工作はあまりお勧め出来ません

    DSS2 + X12 を PS4 でも 使いたい方は

    Turtle Beach Ear Force
    PS4 Chat Cable for PlayStation 4 Headset Compatibility


    …こちらを素直に買うのが良いと思います。


    **

    とても長いポストになりましたが 興味をお持ちいただき
    読んで下さった方、ありがとうございます。

    また、今回の投稿にあたり、
    とても参考になったポスト、動画の投稿者様達にも感謝。
    リンクを貼っておきます。

    《参考ブログポスト》

    ・( DragonballZ Deep さん )
    Xbox 360 to Xbox One Headset DIY Conversion (Turtle Beach)
    (XBox ONE ヘッドセットアダプターを買わずに
    XBox ONE 通常ヘッドセットを X12へ組み込む方法)

    鳥取の社長日記 ( まささん さん )
    【PS4 ヘッドセット】ゲーム音楽とチャット音声を同時に入出力する方法

    《参考動画》
